在平时的开发中，我们不可避免的会使用到Debug工具，JVM作为一个单独的进程，我们使用的Debug工具可以获取JVM运行时的相关的信息，查看变量值，甚至加入断点控制，还有我们平时使用JDK自带的JMAP、JSTACK等工具，可以在JVM运行时动态的dump内存、查询线程信息，甚至一些第三方的工具，比如说京东内部使用的JEX、pfinder，阿里巴巴的Arthas，优秀的开源的框架skywalking等等，也可以做到这些，那么这些工具究竟是通过什么技术手段来实现对JVM的监控和动态修改呢？本文会进行介绍和简单的原理分析，同时附带一些样例代码来进行分析。

从JVMTI说起

JVM在设计之初，就考虑到了虚拟机状态的监控、debug、线程和内存分析等功能，在JDK5.0之前，JVM规范就定义了JVMPI(Java Virtual Machine Profiler Interface)也就是JVM分析接口以及JVMDI(Java Virtual Machine Debug Interface)也就是JVM调试接口，JDK5以及以后的版本，这两套接口合并成了一套，也就是Java Virtual Machine Tool Interface，就是我们这里说的JVMTI，这里需要注意的是：

JVMTI是一套JVM的接口规范，不同的JVM实现方式可以不同，有的JVM提供了拓展性的功能，比如openJ9，当然也可能存在JVM不提供这个接口的实现。
JVMTI提供的是Native方式调用的API，也就是常说的JNI方式，JVMTI接口用C/C++的语言提供，最终以动态链接库的形式由JVM加载并运行。

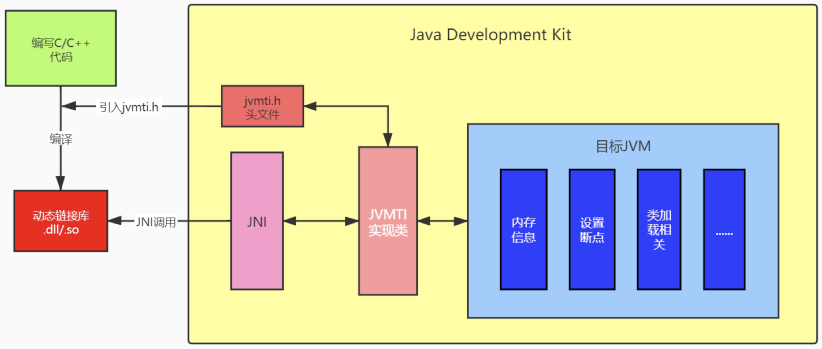

使用JNI方式调用JVMTI接口访问目标虚拟机的大体过程入下图:

jvmti.h头文件中定义了JVMTI接口提供的方法，但是其方法的实现是由JVM提供商实现的，比如说hotspot虚拟机其实现大部分在src\share\vm\prims\jvmtiEnv.cpp这个文件中。

Instrument Agent

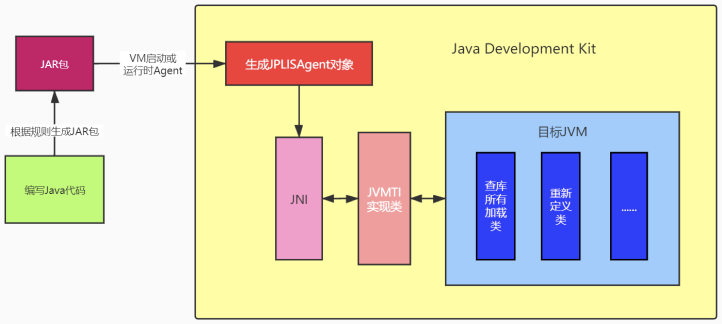

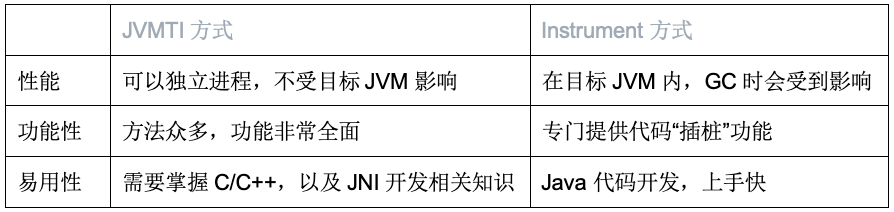

在Jdk1.5之后，Java语言中开始提供Instrumentation接口(java.lang.instrument)让开发者可以使用Java语言编写Agent，但是其根本实现还是依靠JVMTI，只不过是SUN在工具包(sun.instrument.InstrumentationImpl)编写了一些native方法，并且然后在JDK里提供了这些native方法的实现类(jdk\src\share\instrument\JPLISAgent.c)，最终需要调用jvmti.h头文件定义的方法，跟前文提到采用JNI方式访问JVMTI提供的方法并无差异，大体流程如下图：

但是Instrument agent仅使用到了JVMTI提供部分功能，对开发者来说，主要提供的是对JVM加载的类字节码进行插桩操作。

JVM启动时Agent

我们知道，JVM启动时可以指定-javaagent:xxx.jar参数来实现启动时代理，这里xxx.jar就是需要被代理到目标JVM上的JAR包，实现一个可以代理到指定JVM的JAR包需要满足以下条件：

JAR包的MANIFEST.MF清单文件中定义Premain-Class属性，指定一个类，加入Can-Redefine-Classes 和 Can-Retransform-Classes 选项。
JAR包中包含清单文件中定义的这个类，类中包含premain方法，方法逻辑可以自己实现。

了解到这两点，我们可以定义下列类：

import java.lang.instrument.Instrumentation;

public class AgentMain {

    // JVM启动时agent    public static void premain(String args, Instrumentation inst) {        agent0(args, inst);    }

    public static void agent0(String args, Instrumentation inst) {        System.out.println("agent is running!");        // 添加一个类转换器        inst.addTransformer(new ClassFileTransformer() {            @Override            public byte[] transform(ClassLoader loader, String className, Class classBeingRedefined, ProtectionDomain protectionDomain, byte[] classfileBuffer) {                // JVM加载的所有类会流经这个类转换器                // 这里找到自定义的测试类                if (className.endsWith("WorkerMain")) {                    System.out.println("transform class WorkerMain");                }                // 直接返回原本的字节码                return classfileBuffer;            }        });    }}

JAR包内对应的清单文件(MANIFEST.MF)需要有如下内容：

PreMain-Class: AgentMainCan-Redefine-Classes: trueCan-Retransform-Classes: true

-javaagent 所指定 jar 包内 Premain-Class 类的 premain 方法，方法签名可以有两种：

1. public static void premain(String agentArgs, Instrumentation inst)

2. public static void premain(String agentArgs)

JVM会优先加载1签名的方法，加载成功忽略2，如果1没有，加载2方法。这个逻辑在sun.instrument.InstrumentationImpl类中实现。

需要说明的是，addTransformer方法的作用是添加一个字节码转换器，这个方法的入参对象需要实现ClassFileTransformer接口，唯一需要实现的方法就是transform方法，这个方法可以用来修改加载类的字节码，目前我们并不对字节码进行修改。

最后定义测试类：package test;

import java.util.Random;

class WorkerMain {

    public static void main(String[] args) throws InterruptedException {        for (; ; ) {            int x = new Random().nextInt();            new WorkerMain().test(x);        }    }

    public void test(int x) throws InterruptedException {        Thread.sleep(2000);        System.out.println("i'm working " + x);    }}

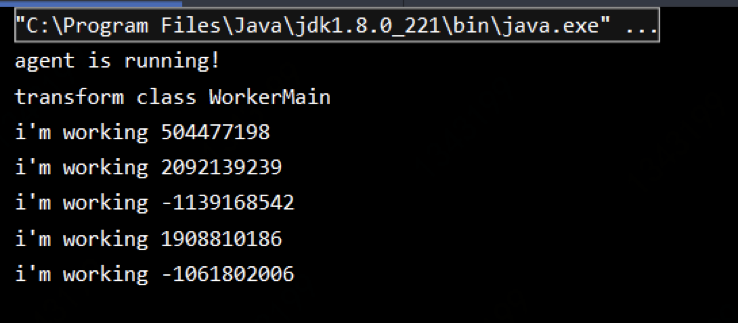

启动时添加-javaagent:xxx.jar参数，指定agent刚刚生成的JAR包，可以看到运行结果：

下面尝试结合JDK源码对该流程进行浅析：

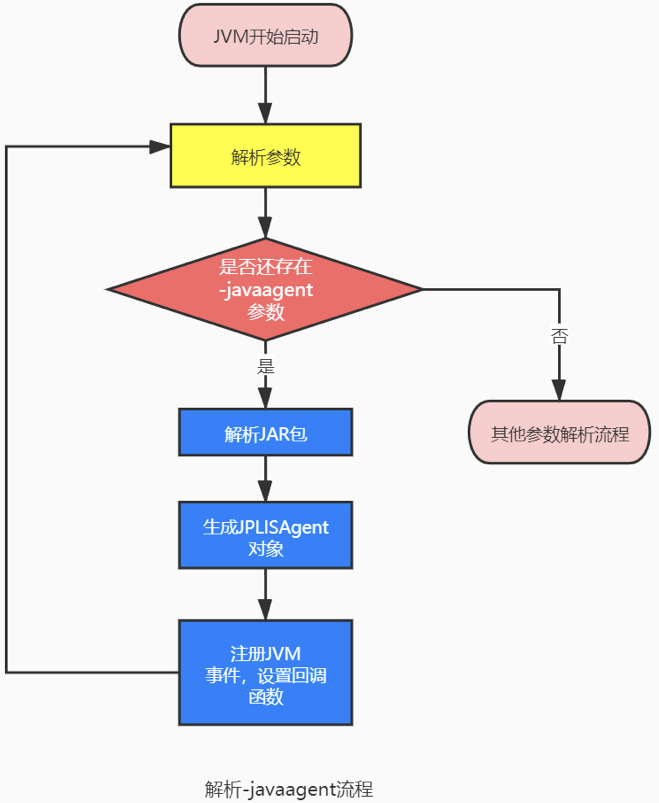

JVM开始启动时会解析-javaagent参数，如果存在这个参数，就会执行Agent_OnLoad 方法读取并解析指定JAR包后生成JPLISAgent对象，然后注册jvmtiEventCallbacks.VMInit这个事件，也就是虚拟机初始化事件，并设置该事件的回调函数eventHandlerVMInit，这些代码逻辑在jdk\src\share\instrument\InvocationAdapter.c 和 jdk\src\share\instrument\JPLISAgent.c 中实现。

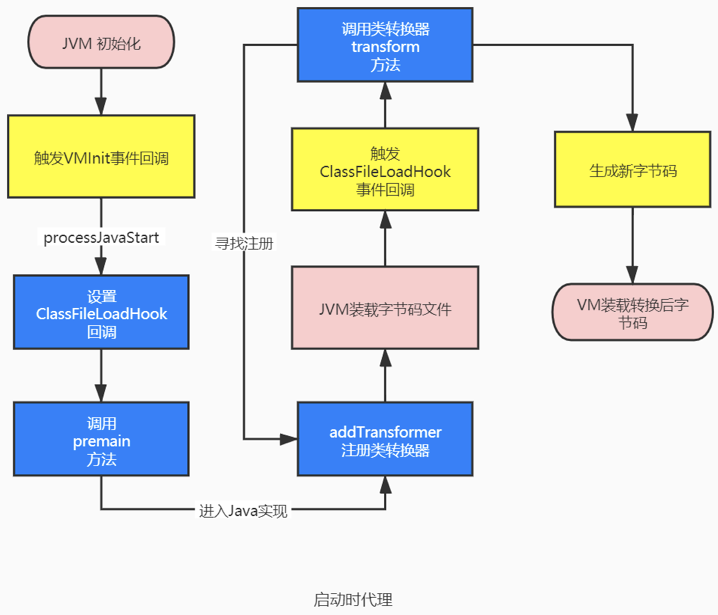

在JVM初始化时会调用之前注册的eventHandlerVMInit事件的回调函数，进入processJavaStart这个函数，首先会在注册另一个JVM事件ClassFileLoadHook，然后会真正的执行我们在Java代码层面编写的premain方法。当JVM开始装载类字节码文件时，会触发之前注册的ClassFileLoadHook事件的回调方法eventHandlerClassFileLoadHook，这个回调函数调用transformClassFile方法，生成新的字节码，被JVM装载，完成了启动时代理的全部流程。

以上代码逻辑在jdk\src\share\instrument\JPLISAgent.c 中实现。

JVM运行时Agent

在JDK1.6版本中，SUN更进一步，提供了可以在JVM运行时代理的能力，和启动时代理类似，只需要满足：

JAR包的MANIFEST.MF清单文件中定义Agent-Class属性，指定一个类，加入Can-Redefine-Classes 和 Can-Retransform-Classes 选项。
JAR包中包含清单文件中定义的这个类，类中包含agentmain方法，方法逻辑可以自己实现。

运行时Agent可以在JVM运行时动态的修改某个类的字节码，然后JVM会重定义这个类（不需要创建新的类加载器），但是为了保证JVM的正常运行，新定义的类相较于原来的类需要满足：

1. 父类是同一个。

2. 实现的接口数也要相同，并且是相同的接口。

3. 类访问符必须一致。

4. 字段数和字段名要一致。

5. 新增或删除的方法必须是private static/final的。

6. 可以修改方法内部代码。

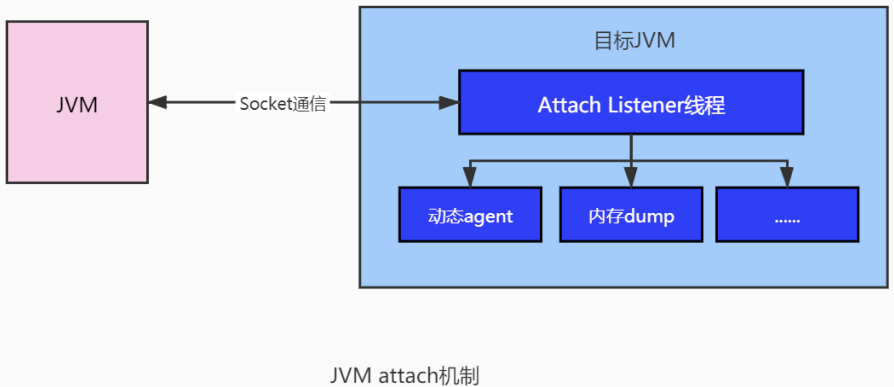

运行时Agent需要借助JVM的Attach机制，简单来说就是JVM提供的一种通信机制，JVM中会存在一个Attach Listener线程，监听其他JVM的attach请求，其通信方式基于socket，JVM Attach机制大体流程图如下：

JVM Attach

SUN在JDK中提供了Attach机制的Java语言工具包(com.sun.tools.attach)，方便开发者使用Java语言进行操作，这里我们使用其中提供的loadAgent方法实现运行中agent的能力。

public class AttachUtil {

    public static void main(String[] args) throws IOException, AgentLoadException, AgentInitializationException, AttachNotSupportedException {

        // 获取运行中的JVM列表        List vmList = VirtualMachine.list();        // 需要agent的jar包路径        String agentJar = "xxxx/agent-test.jar";        for (VirtualMachineDescriptor vmd : vmList) {            // 找到测试的JVM            if (vmd.displayName().endsWith("WorkerMain")) {                // attach到目标ID的JVM上                VirtualMachine virtualMachine = VirtualMachine.attach(vmd.id());                // agent指定jar包到已经attach的JVM上                virtualMachine.loadAgent(agentJar);                virtualMachine.detach();            }        }    }

同时对之前启动时Agent的代码进行改写：

public class AgentMain {


    // JVM启动时agent    public static void premain(String args, Instrumentation inst) {        agent0(args, inst);    }

    // JVM运行时agent    public static void agentmain(String args, Instrumentation inst) {        agent0(args, inst);    }

    public static void agent0(String args, Instrumentation inst) {        System.out.println("agent is running!");        inst.addTransformer(new ClassFileTransformer() {            @Override            public byte[] transform(ClassLoader loader, String className, Class classBeingRedefined, ProtectionDomain protectionDomain, byte[] classfileBuffer) {                // 打印transform的类名                System.out.println(className);                return classfileBuffer;            }        },true);

        try {            // 找到WorkerMain类，对其进行重定义            Class c = Class.forName("test.WorkerMain");            inst.retransformClasses(c);        } catch (Exception e) {            System.out.println("error!");        }    }}

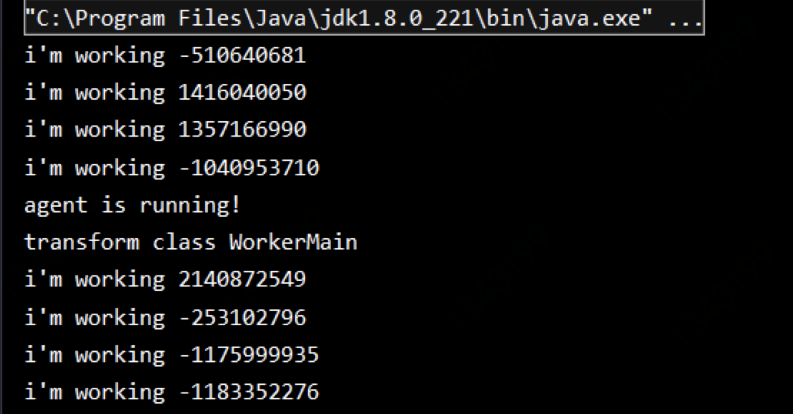

这里我们也没有对字节码进行修改，还是直接返回原本的字节码。运行AttachUtil类，在目标JVM运行时完成了对其中test.WorkerMain 类的重新定义（虽然并没有修改字节码）。

下面从JDK源码层面对整个流程进行浅析：

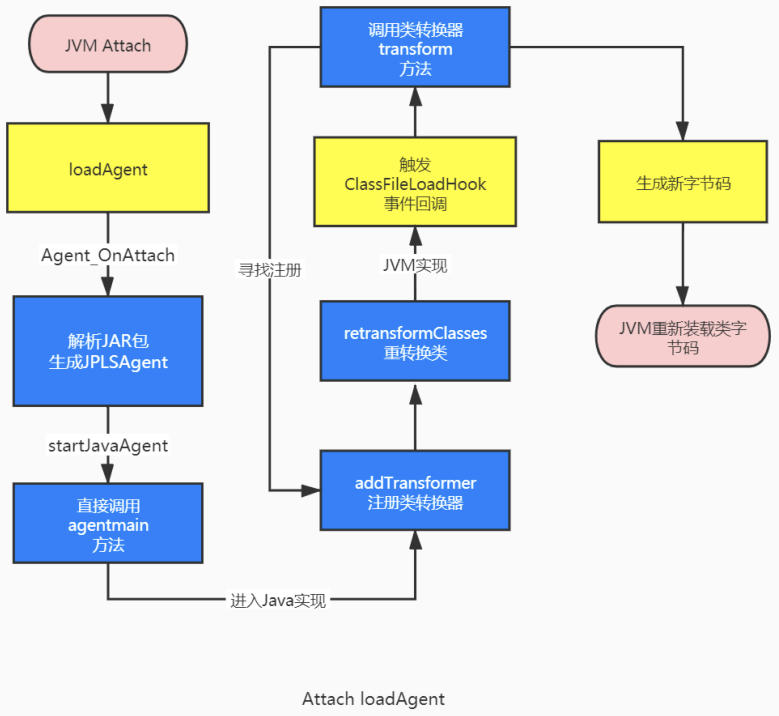

当AttachUtil的loadAgent方法调用时，目标JVM会调用自身的Agent_OnAttach方法，这个方法和之前提到的Agent_OnLoad 方法类似，会进行Agent JAR包的解析，不同的是Agent_OnAttach方法会直接注册ClassFileLoadHook事件回调函数，然后执行agentmain方法添加类转换器。

需要注意的是我们在Java代码里调用了Instrumentation#retransformClasses(Class...)方法，追踪代码可以发现最终调用了一个native方法，而这个native方法的实现则在jdk的src\share\instrument\JPLISAgent.c类中，最终retransformClasses会调用到JVMTI的RetransformClasses方法，这里由于JVM源码实现非常复杂，感兴趣的同学可以自行阅读(hotspot源码路径src\share\vm\prims\jvmtiEnv.cpp)，简单来说在这个方法里，JVM会触发ClassFileLoadHook事件回调完成类字节码的转换，并完成虚拟机内已经加载的类字节码的热替换。

至此，在JVM运行时悄无声息的完成了类的重定义，不得不佩服JDK开发者的高超手段。

运行方法分析

了解到上述机制以后，我们可以通过在目标JVM运行时对其中的类进行重新定义，做到运行时插桩代码。

我们知道ASM是一个字节码修改框架，因此就可以在类转换器中，对原本类的字节码进行修改，然后再对这个类进行重定义(retransform)。

首先我们实现ClassFileTransformer接口，前文中在transform方法中并没有对于字节码进行修改，只是单纯的打印了一些信息，既然需要对字目标类的节码进行修改，我们需要了解下ClassFileTransformer接口中唯一需要实现的方法transform，方法签名如下：

byte[]    transform(  ClassLoader         loader,                String              className,                Class            classBeingRedefined,                ProtectionDomain    protectionDomain,                byte[]              classfileBuffer)        throws IllegalClassFormatException;

可以看到方法入参有该类的类加载器、类名、类Class对象、类的保护域、以及最重要的classfileBuffer，也就是这个类的字节码，此时就可以借助ASM这个字节码大杀器来为所欲为了。现在我们实现一个字节的类转换器MyClassTransformer，然后使用ASM来对字节码进行修改。

public class MyClassTransformer implements ClassFileTransformer {

    @Override    public byte[] transform(ClassLoader loader, String className, Class classBeingRedefined, ProtectionDomain protectionDomain, byte[] classfileBuffer) throws IllegalClassFormatException {

        // 对类字节码进行操作        // 这里需要注意，不能对classfileBuffer这个数组进行修改操作        try {            // 创建ASM ClassReader对象，导入需要增强的对象字节码            ClassReader reader = new ClassReader(classfileBuffer);            ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS);                        // 自己实现的代码增强器            MyEnhancer myEnhancer = new MyEnhancer(classWriter);

            // 增强字节码            reader.accept(myEnhancer, ClassReader.SKIP_FRAMES);

            // 返回MyEnhancer增强后的字节码            return classWriter.toByteArray();        } catch (Exception e) {            e.printStackTrace();        }

        // return null 则不会对类进行转换        return null;    }}

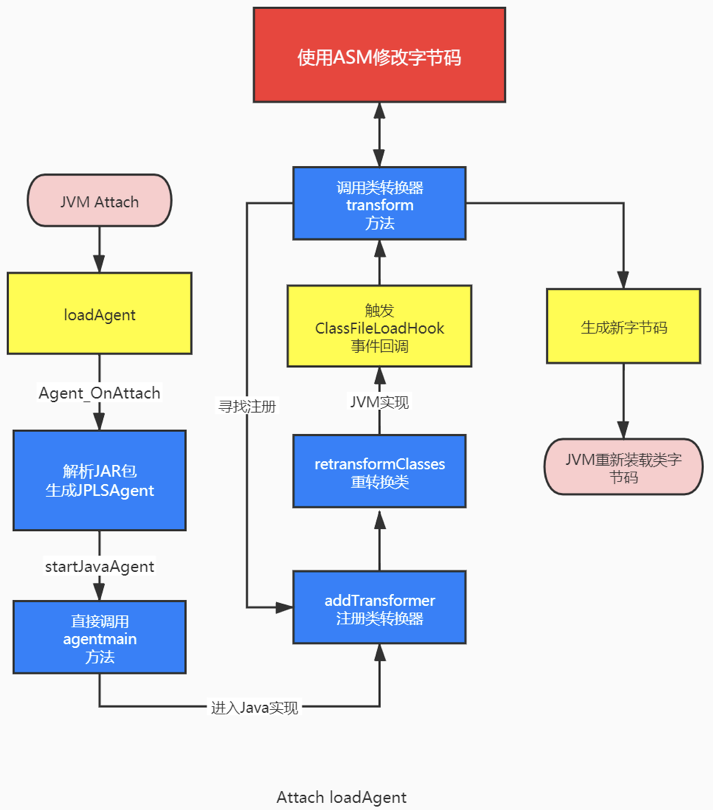

至此，我们拼上了JVM运行时插桩代码的最后一块拼图，这样就可以理解Arthas这类基于Java Agent的性能分析工具是如何在JVM运行时对你的代码进行了修改。

接着实现一个字节码增强器，借助ASM将对方法入参和方法耗时的监控代码织入，这里需要对字节码有一定了解，这里笔者使用到ASM提供的AdviceAdapter类简化开发。

public class MyEnhancer extends ClassVisitor implements Opcodes {

    public MyEnhancer(ClassVisitor classVisitor) {        super(ASM7, classVisitor);    }

    /**     * 对字节码中的方法定义进行修改     */    @Override    public MethodVisitor visitMethod(int access, final String name, String descriptor, String signature, String[] exceptions) {        MethodVisitor mv = super.visitMethod(access, name, descriptor, signature, exceptions);        if (isIgnore(mv, access, name)) {            return mv;        }        return new AdviceAdapter(Opcodes.ASM7, new JSRInlinerAdapter(mv, access, name, descriptor, signature, exceptions), access, name, descriptor) {

            private final Type METHOD_CONTAINER = Type.getType(MethodContainer.class);            private int timeIdentifier;            private int argsIdentifier;

            /**             * 进入方法前             */            @Override            protected void onMethodEnter() {                // 调用System.nanoTime()方法，将方法出参推入栈顶                invokeStatic(Type.getType(System.class), Method.getMethod("long nanoTime()"));                // 构造一个Long类型的局部变量，然后返回这个变量的标识符                timeIdentifier = newLocal(Type.LONG_TYPE);

                // 存储栈顶元素也就是System.nanoTime()返回值，到指定位置本地变量区                storeLocal(timeIdentifier);

                // 加载入参数组，将入参数组ref推入栈顶                loadArgArray();                // 构造一个Object[]类型的局部变量，返回这个变量的标识符                argsIdentifier = newLocal(Type.getType(Object[].class));                // 存储入参到指定位置本地变量区                storeLocal(argsIdentifier);            }

            @Override            protected void onMethodExit(int opcode) {                // 加载指定位置的本地变量到栈顶                loadLocal(timeIdentifier);                loadLocal(argsIdentifier);                // 相当于调用MethodContainer.showMethod(long, Object[])方法                invokeStatic(METHOD_CONTAINER, Method.getMethod("void showMethod(long,Object[])"));            }

        };    }

    /**     * 方法是否需要被忽略（静态构造函数和构造函数）     */    private boolean isIgnore(MethodVisitor mv, int access, String methodName) {        return null == mv                || isAbstract(access)                || isFinalMethod(access)                || "".equals(methodName)                || "".equals(methodName);    }

    private boolean isAbstract(int access) {        return (ACC_ABSTRACT & access) == ACC_ABSTRACT;    }

    private boolean isFinalMethod(int methodAccess) {        return (ACC_FINAL & methodAccess) == ACC_FINAL;    }

}

由于这里对于字节码的修改是在方法内部，那么实现一些复杂逻辑的最好方式，就是调用外部类的静态方法，虚拟机字节码指令中的invokestatic 是调用指定类的静态方法的指令，这里我们将方法开始时间和方法入参作为参数调用MethodContainer.showMethod 方法，方法实现如下：

public class MethodContainer {

    // 实现静态方法    public static void showMethod(long startTime, Object[] Args) {        System.out.println("方法耗时:" + (System.nanoTime() - startTime) / 1000000 + "ms, 方法入参：" + Arrays.toString(Args));    }

}

ASM操作字节码需要一定的学习才能理解，如果把上述字节码增强前后用Java代码表示大体入下：    // ASM代码增强前    public void test(int x) throws InterruptedException {        Thread.sleep(2000L);        System.out.println("i'm working " + x);    }

    // ASM代码增强后    public void test(int x) throws InterruptedException {        long var2 = System.nanoTime();        Object[] var4 = new Object[]{new Integer(x)};        Thread.sleep(2000L);        System.out.println("i'm working " + x);        MethodContainer.showMethod(var2, var4);    }

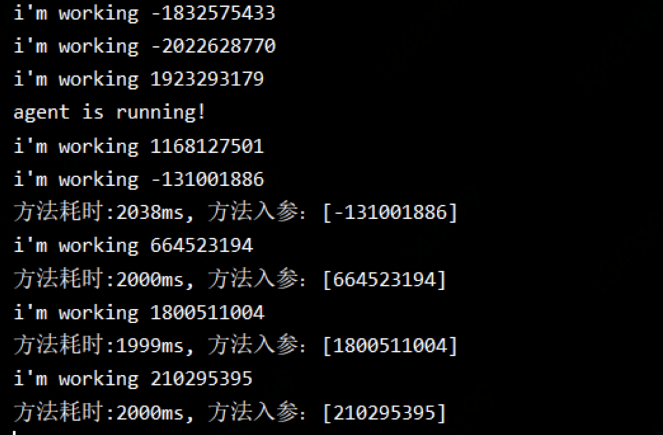

最后运行AttachUitl，可以看到正在运行中的JVM被成功的插入了我们实现的字节码，对于目标虚拟机来说是完全不需要任何实现的，而且被重定义的代码也可以被还原，感兴趣的同学可以自己了解下。

总结

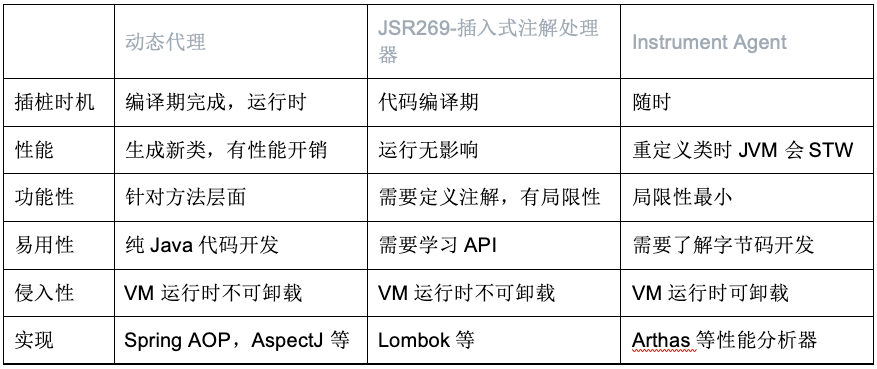

对于Java开发者来说，代码插桩是很熟悉的一个概念，而且目前也有很多成熟的方式可以完成，比如说Spring AOP实现采用的动态代理方式，Lombok采用的插入式注解处理器方式等。

所谓术业有专攻，Instrument Agent虽然强大，但也不见得适用所有的场景，对于日志统计、方法监控，动态代理已经能很好的满足这方面的需求，但是对于JVM性能监控或方法实时运行分析，Instrument Agent可以随时插入、随时卸载、随时修改的特性就体现出了极大的优点，同时其基于Java代码开发又会相应的降低一些开发难度，这也是业内很多性能分析软件选择这种方式实现的原因。
